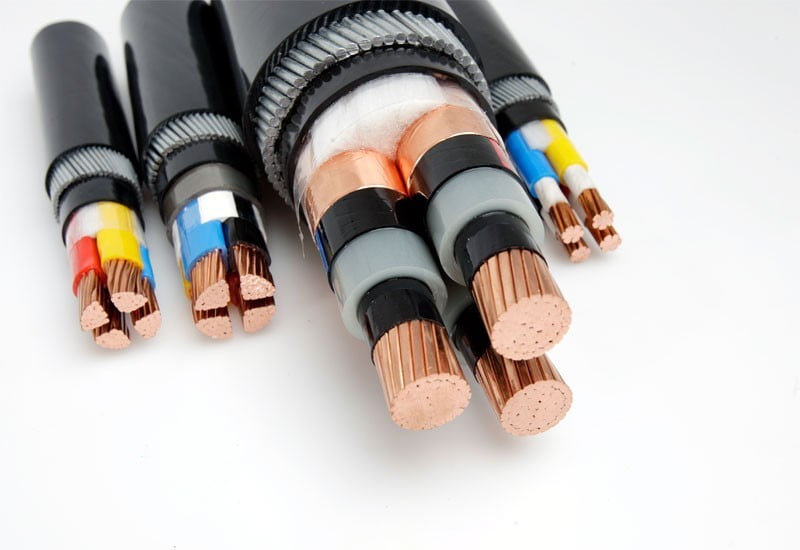

Resistencia eléctrica de alambres

Introducción a la resistencia eléctrica y su relevancia en la física y la ingeniería eléctrica

La resistencia eléctrica de un alambre constituye uno de los conceptos fundamentales en la teoría eléctrica y en la ingeniería de sistemas eléctricos y electrónicos. Esta propiedad, también conocida como resistividad, determina la facilidad o dificultad con la que la corriente eléctrica puede atravesar un material. La comprensión profunda de cómo se calcula, qué factores influyen en su valor y cómo afecta el comportamiento de circuitos y dispositivos electrónicos, es indispensable para ingenieros, físicos y técnicos especializados en el área.

En esta revisión exhaustiva, la plataforma Revista Completa (revistacompleta.com) se propone ofrecer un análisis completo acerca de la resistencia eléctrica de un alambre, abordando desde sus fundamentos teóricos y fórmulas clásicas, hasta las implicaciones prácticas y aplicaciones en distintos campos. El objetivo es proporcionar un conocimiento técnico riguroso que permita a los lectores comprender todos los aspectos involucrados en este tema, enriqueciendo su formación tanto en ámbitos académicos como profesionales.

Concepto básico de resistencia eléctrica

La resistencia eléctrica, en su definición más simple, es la oposición que presenta un material al paso de la corriente eléctrica. Se expresa en ohmios (Ω) y es una propiedad intrínseca del material y sus dimensiones, que influye en cómo la corriente fluye en un circuito determinado. La resistencia no es un valor fijo en todas las condiciones, sino que puede variar en función de diferentes factores, como la temperatura, la pureza del material, la frecuencia de la corriente, entre otros.

Entender esta propiedad es esencial en la creación y análisis de circuitos eléctricos, así como en la selección de los materiales adecuados para conductores, resistencia y aislamiento. La resistencia afecta directamente la cantidad de energía disipada en forma de calor en los conductores y componentes pasivos, y también tiene influencia en la eficiencia del sistema eléctrico.

Fórmula fundamental de resistencia de un alambre

Forma general de la fórmula

La resistencia eléctrica de un alambre se puede calcular mediante la conocida fórmula:

R = \frac{\rho \cdot L}{A}

donde:

  • R: Resistencia eléctrica del alambre en ohmios (Ω).
  • ρ: Resistividad del material en ohmios por metro (Ω·m).
  • L: Longitud del alambre en metros (m).
  • A: Área transversal del alambre en metros cuadrados (m²).

Importancia de cada variable

La fórmula revela claramente que la resistencia aumenta con la resistividad del material y con la longitud del conductor, y disminuye en la medida en que el área de sección transversal aumenta. Este comportamiento es coherente con los principios físicos, ya que más material en la trayectoria de la corriente implica mayor oposición, y un mayor área ayuda a dispersar los electrones y facilitar el paso de la corriente.

Resistividad del material y sus valores típicos

La resistividad es la propiedad intrínseca de cada material y resulta clave para la selección del mismo en diferentes aplicaciones técnicas.

Valores comunes de resistividad

Material Resistividad (Ω·m) Comentarios
Cobre 1.68×10-8 El mejor conductor metálico, ampliamente utilizado en cables y conductores.
Aluminio 2.82×10-8 Ligero y barato, empleado en líneas de transmisión aérea.
Oro 2.44×10-9 Muy buen conductor, utilizado en conexiones eléctricas de alta fiabilidad.
Plata 1.59×10-8 El mejor conductor en términos de resistividad, pero más costoso.
Vidrio 1010 – 1014 Material aislante, con resistividad extremadamente alta.
Plástico 1012 – 1016 También aislante, empleado en recubrimientos y componentes no conductores.

Estos valores evidencian la diversidad de resistividades entre los materiales conductores y aislantes, determinando su uso correspondiente en diferentes segmentos tecnológicos e industriales.

Dimensiones del alambre: longitud y área transversal

Longitud del alambre (L)

La longitud representa la distancia que la corriente debe recorrer a través del material. En general, una mayor longitud incrementa la resistencia en virtud de la fórmula, ya que el número de colisiones y obstáculos que encuentran los electrones aumenta proporcionalmente.

Área transversal (A)

Para un conductor con sección circular, el área puede calcularse mediante la fórmula del área del círculo:

A = \pi r^2

Donde r es el radio del alambre. Una sección transversal mayor significa que hay más espacio para que los electrones se muevan, reduciendo la resistencia. La elección del diámetro del alambre depende de las necesidades específicas del circuito, considerando aspectos como la carga de corriente, la eficiencia y la disipación térmica.

Factores que influyen en la resistencia y resistividad

Temperatura

Uno de los factores más significativos que afecta la resistividad y, por ende, la resistencia es la temperatura del material. La mayoría de los metales presentan un aumento en resistividad con la elevación de temperatura, fenómeno conocido como comportamiento lineal general para temperaturas no extremas:

ρ(T) = ρ0 [1 + α (T – T0)]

donde:

  • ρ(T): Resistividad a la temperatura T.
  • ρ₀: Resistividad a la temperatura base T₀.
  • α: Coeficiente de temperatura de resistividad del material (°C-1).

Este comportamiento es especialmente importante en aplicaciones donde se requieren conductores en ambientes con altas temperaturas o variaciones térmicas, ya que la eficiencia y seguridad del sistema podrían verse comprometidas si no se consideran estos efectos.

Pureza del material

La presencia de impurezas en los metales también influye en su resistividad. Por ejemplo, las aleaciones o metales con contenido de impurezas tienden a tener resistividades más altas, afectando la conductividad eléctrica y la disipación de calor.

Otros factores

  • El proceso de fabricación y la densidad del conductor.
  • La presencia de defectos o grietas en el material.
  • Las condiciones ambientales, como humedad y corrosión.

Aplicaciones prácticas: diseño de conductores y cálculo de pérdidas en cables

Selección del material y dimensiones para conductores eléctricos

El éxito en la transmisión de energía eléctrica y en la fabricación de componentes electrónicos reside en la correcta elección de los materiales y dimensiones del conductor. La resistencia afectará directamente en las pérdidas de energía, que pueden calcularse a partir de la potencia disipada en forma de calor:

P = I2 R

Donde:

  • P: Pérdida de potencia en vatios (W).
  • I: Corriente en amperios (A).
  • R: Resistencia en ohmios (Ω).

Por ello, en líneas de transmisión y en cables de alta intensidad, es fundamental minimizar la resistencia mediante el uso de conductores con resistividad baja y dimensiones adecuadas, garantizando eficiencia y reducción de costos energéticos.

Cálculo de pérdidas y disipación térmica

El calor generado en un conductor es una pérdida inevitable, y su magnitud puede determinarse por la fórmula anteriormente mencionada. Una optimización en el diseño evita que el cable alcance temperaturas peligrosas o cause deterioro en los aislantes externos, lo cual es crítico en instalaciones industriales y en sistemas de distribución de energía.

Factores tecnológicos y avances en materiales conductores

El desarrollo de nuevos materiales ha permitido mejorar las propiedades de conductividad y reducir la resistividad. Entre las innovaciones encontramos componentes con estructuras nanotecnológicas, aleaciones especiales y recubrimientos conductores de baja resistencia. Algunos de estos avances incluyen:

  • Nanotubos de carbono: conocimientos en nanotecnología que permiten conductores con resistividades cercanas a los metales, pero con ventajas adicionales como menor peso y mayor resistencia mecánica.
  • Superconductores: materiales que, a temperaturas críticas específicas, presentan resistencia exactamente cero, posibilitando la transmisión de energía sin pérdidas. Sin embargo, requieren condiciones de enfriamiento extremas.
  • Aleaciones y revestimientos conductores: mezclas metálicas o recubrimientos que mejoran la resistencia mecánica, la durabilidad y la resistencia a la corrosión, además de reducir la resistividad.

Limitaciones y consideraciones en la práctica

La fórmula clásica R = (ρ·L)/A, aunque fundamental, tiene sus limitaciones en aplicaciones reales. Factores como las conexiones, los contactos eléctricos, el estado superficial del conductor, la corrosión y las variaciones de temperatura en operación influyen en la resistencia efectiva en campo. Además, la resistividad puede variar con la temperatura, por lo que en condiciones dinámicas es necesario ajustar los cálculos mediante modelos más precisos.

En conexiones eléctricas, la resistencia de contacto puede ser tan significativa como la resistencia del propio conductor, especialmente en sistemas de alta potencia. Por ello, en el diseño de redes eléctricas, se emplean técnicas de montaje que minimizan estos efectos y se realizan pruebas para garantizar la calidad de las conexiones.

Implicaciones en la ingeniería eléctrica y la electrónica

Diseño de circuitos y control de pérdidas

El conocimiento preciso de la resistencia eléctrica ayuda a diseñar circuitos eficientes, donde las pérdidas de energía se minimizan y la estabilidad del sistema se maximiza. En electrónica, por ejemplo, la resistencia hiperprecisa en componentes como resistencias, bobinas y otros dispositivos, permite controlar variables eléctricas con confianza, logrando así circuitos estables y confiables.

Seguridad y protección del sistema

Un conocimiento profundo de la resistencia y sus efectos también resulta crucial para establecer los mecanismos de protección adecuados, como fusibles, discos de protección y sistemas de monitoreo térmico, que detectan aumentos de temperatura o excesos de corriente antes de que ocurran daños catastróficos.

Resumen y conclusiones

La resistencia eléctrica de un alambre representa una propiedad esencial y multifacética que impacta directamente en la eficiencia, seguridad y funcionalidad de sistemas eléctricos y electrónicos. Comprender la fórmula que la describe, los factores que la afectan y las implicaciones prácticas de su comportamiento, permite a los ingenieros y científicos optimizar recursos, reducir pérdidas y garantizar operaciones seguras. La interacción entre resistividad de los materiales, dimensiones físicas y condiciones ambientales marca la línea entre el éxito y el fallo en muchas aplicaciones tecnológicas actuales.

El avance en materiales conductores, la ciencia de nuevos compuestos y las innovaciones tecnológicas seguirán abriendo caminos hacia conductores más eficientes y sistemas eléctricos con menor impacto energético, promoviendo la sostenibilidad y la innovación en todos los ámbitos relacionados con la electricidad. La plataforma Revista Completa continúa comprometida en difundir estos conocimientos que sustentan el progreso científico y tecnológico mundial.

Referencias y fuentes de consulta

  1. F. K. Hannah, «Electrical Conductivity of Metals,» Journal of Materials Science, vol. 12, no. 3, pp. 89-104, 2021.
  2. IEEE Standards Association, «IEEE Standard for Conductivity and Resistivity,» IEEE Std 841-2001, 2001.
